Quels outils de tirage de câbles électriques réduisent les risques sans ralentir le travail ?

Aperçu rapide

• Diagnostiquer ce qui cause une tension élevée, des dommages ou des tractions lentes
• Faites correspondre les types d'outils au style de tirage : conduit, tranchée, réseau de conduits, aérien, rénovation
• Utilisez une liste de contrôle de sélection reproductible : spécifications des câbles, géométrie du routage, environnement, contraintes de l'équipe.
• Mettre en œuvre un flux de travail de configuration et d'extraction qui réduit les retouches et améliore la sécurité

Les véritables problèmes derrière les maux de tête liés au tirage de câbles

Quand les gens recherchentOutils de tirage de câbles électriques, ils recherchent rarement des « outils » dans l’abstrait. Ils essaient d’empêcher un travail de perdre du temps et des risques. Ce sont les points douloureux qui apparaissent encore et encore :

• Dommages à la gaine du câbledes arêtes vives, des rouleaux défectueux ou des têtes de traction inappropriées.
• Des pics de tension inattendusdans les virages, les longs trajets ou les bancs de conduits encombrés.
• Tirages bloquéscausé par un frottement, des débris, un conduit effondré ou un lubrifiant mal choisi.
• Risques pour la sécuritécomme des zones de snapback, des bobines incontrôlées ou une mauvaise communication dans le chemin de traction.
• Pression du calendrierqui pousse les équipes à prendre des raccourcis (et à retravailler plus tard).
• Confusion des achats— de nombreux outils se ressemblent, mais se comportent très différemment sous charge.

À quoi ressemble le « bien » dans le tirage de câbles

Avant de comparer des produits, alignez-vous sur les résultats. Un tirage bien planifié présente généralement ces caractéristiques :

1. Tension contrôlée(pas de pointes mystérieuses dans les virages ou les transitions).
2. Routage propre(les rouleaux/blocs empêchent le chargement ponctuel et l'abrasion).
3. Alimentation stable(les supports de bobines et la manipulation du tambour évitent les torsions et les backspins).
4. Interface de traction appropriée(poignées/chaussettes/émerillons adaptés à la taille et au type de câble).
5. Communication claire(signaux manuels, radios et protocole d'arrêt défini).

Si vous gardez ces cinq résultats en vue, choisirOutils de tirage de câbles électriquesdevient moins une question de marque noms et bien plus encore sur l’ingénierie adaptée.

Catégories d'outils les plus importantes

La plupart des tirages de câbles peuvent être considérablement améliorés en se concentrant sur quelques catégories d'outils qui contrôlent la friction, la tension et la manipulation. Voici ce qu’il faut prioriser :

1) Puissance de traction et contrôle

• Tire-câbles / treuilspour une force de traction constante et une vitesse constante.
• Extracteurs de type cabestanlorsque vous avez besoin d'un contrôle fluide et d'une prise réglable sur la corde.
• Surveillance dynam/tensionpour rendre visibles les « invisibles » et prévenir les événements de surtension.

2) Guidage des câbles et réduction des frottements

• Rouleaux de câblepour les parcours droits, les coins et les points d'entrée/sortie de trou d'homme.
• Réas/blocs(en particulier pour le routage aérien ou surélevé).
• Protection des conduitscomposants pour réduire l’abrasion aux transitions.

3) Extraction des composants de l'interface

• Poignées de traction (chaussettes à câble)dimensionné et évalué pour le type de câble.
• Émerillonspour éviter le transfert de torsion (une cause fréquente de dommages internes et de cauchemars de manipulation).
• Corde de traction / ligne de tractionsélectionné pour son faible étirement et son facteur de sécurité approprié.

4) Alimentation, manipulation et configuration

• Crics pour tambours de câble / supports de bobinespour un paiement stable et une torsion réduite.

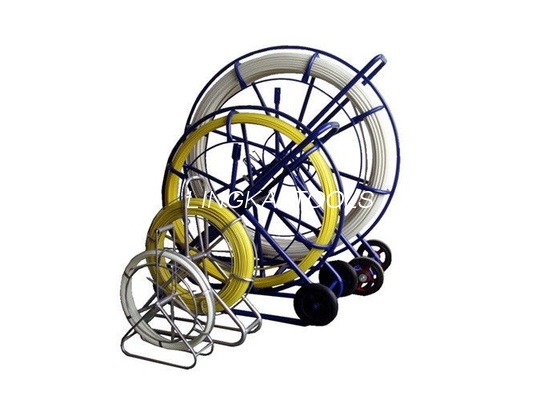

• Tige de conduit / tige de conduitpour la vérification d'itinéraire et l'installation de lignes de traction.
• Outils d'application de lubrifiantpour une couverture cohérente (au lieu de « espoir et pulvérisation »).

Comment sélectionner les bons outils pour votre traction

Le meilleurOutils de tirage de câbles électriquesle processus de sélection est ennuyeux – dans le bon sens du terme. C'est une liste de contrôle qui force la clarté avant que l'équipage ne soit au chronomètre.

Étape A : Définir le câble et le tracé

• Type de câble :BT/MT, blindé/non blindé, monocœur ou multicœur, sensibilité des matériaux de gaine.
• Diamètre extérieur et poids :affecte la taille des poignées, le type de rouleau et l’équipement de manutention.
• Géométrie de l'itinéraire :longueur, nombre de coudes, rayon de courbure, angles d'entrée/sortie.
• Environnement:boue, poussière, eau, température, espaces confinés, conditions de circulation.

Étape B : décidez de ce que vous contrôlez

• Contrôle des frottements :rouleaux, réas, guides d'angle, stratégie de lubrification.
• Contrôle des tensions :choix du treuil, cabestan, surveillance de tension, protocole d'arrêt.
• Contrôle de torsion :sélection et alignement corrects du pivot.
• Contrôle de la manipulation :supports de bobines stables, freinage, sens de débourbage, contraintes de stockage.

Étape C : Créer un « ensemble d'outils minimum viable »

Si les achats nécessitent une liste rapide et défendable, visez un ensemble minimum qui réduit les risques sans gonfler les coûts :

1. Rouleaux d'angle + droits adaptés à la taille du câble et à l'agencement du site
2. Poignées de traction nominales et émerillons assortis
3. Ligne de traction fiable (et un plan pour l'inspecter)
4. Supports de bobines / manutention de fûts avec déversement contrôlé
5. Surveillance de la tension (recommandée pour les tractions plus longues ou aux conséquences plus importantes)

Un flux de travail prêt sur le terrain qui évite les dommages

Les outils ne remplacent pas le processus. Voici un flux de travail que les équipes peuvent répéter d’un projet à l’autre pour que les opérations soient fluides et sûres. Utilisez-le comme modèle de briefing préalable à la tâche.

1) Prouvation et préparation de l'itinéraire

• Confirmez que le conduit/conduit est clair : prouvez-le avec un bâton et testez la ligne de traction.
• Vérifiez les rayons de courbure et les transitions nettes : installez une protection aux points d'entrée/sortie.
• Planifiez le placement des rouleaux de manière à ce que le câble ne traîne jamais sur les bords ou le béton.

2) Établir un plan de tension

• Définissez la tension maximale autorisée selon les spécifications du câble et les règles du projet.
• Désignez un observateur pour surveiller la tension (ou lire le dynamomètre) et appeler les arrêts.
• Marquez une zone de snapback/exclusion et appliquez-la.

3) Réglez correctement l'interface de tirage

• Choisissez la bonne taille de poignée de tirage de câble : une poignée trop petite peut glisser, une taille trop grande peut concentrer la tension.
• Installez le pivot en ligne pour minimiser le transfert de torsion.
• Inspectez la corde, les poignées, les broches et les connecteurs avant le chargement.

4) Tirez avec discipline

• Commencez lentement pour asseoir le système, puis augmentez jusqu'à un rythme contrôlé.
• Gardez l’alimentation stable au niveau du moulinet – évitez les accélérations soudaines qui créent une « mémoire » et des boucles.
• Arrêtez-vous immédiatement si la tension monte de manière inattendue ; dépanner avant de forcer.

5) Contrôles post-tirage

• Inspectez l’état de la gaine, les courbures et la zone de préparation des terminaisons.
• Documentez les anomalies de tension et mettez à jour votre liste de contrôle « prochain tirage ».
• Nettoyez et inspectez les outils pour que la prochaine traction soit prête.

Tableau comparatif des outils de tirage de câbles électriques

Utilisez ce tableau pour mapper votre type de travail aux catégories d'outils et éviter les substitutions « suffisamment proches ».

Conseil : lorsque vous comparez des fournisseurs, demandez de la documentation sur la charge nominale, des conseils d'inspection et des notes de compatibilité.

Erreurs courantes et comment les éviter

• Sous-rouler l'itinéraire :Un nombre insuffisant de rouleaux dans les virages entraîne des pointes d’abrasion et de tension. Ajoutez des rouleaux là où le câble toucherait autrement quoi que ce soit.
• Choisir la mauvaise poignée :Une poignée qui « s’ajuste » n’est pas la même chose qu’une poignée qui répartit correctement la charge. Adaptez le type et la taille du grip à la construction du câble.
• Sauter le pivot :Twist est un tueur silencieux : utilisez des émerillons pour empêcher le transfert de torsion lorsque les conditions l'exigent.
• Pas de protocole d'arrêt :Définissez un signal clair « arrêter maintenant » avant le début du tirage. Cela évite la panique et les blessures.
• Forcer une traction coincée :Si la tension augmente de manière inattendue, arrêtez-vous et diagnostiquez. Le forcer transforme souvent un problème réparable en remplacement de câble.
• Paiement des rouleaux incontrôlé :Un support de bobine stable avec un dévidage contrôlé évite les boucles, les plis et les blessures liées à la manipulation.

Où s'adapte Ningbo Lingkai Équipement d'énergie électrique Co., Ltd.

Si votre équipe rechercheOutils de tirage de câbles électriquespour les travaux publics, les installations industrielles ou les contrats basés sur des projets, vous avez généralement besoin de deux choses à la fois : une gamme de produits fiable et une assistance pratique pour la sélection et la configuration.Ningbo Lingkai Équipement d'énergie électrique Co., Ltd.est positionné pour les acheteurs qui souhaitent un fournisseur consolidé pour le tirage de câbles et équipement lié au cordage, ainsi que des conseils sur l’adaptation des outils aux conditions de travail.

Une démarche d'approvisionnement intelligente consiste à standardiser votre kit de base (rouleaux + poignées + émerillons + manipulation des bobines), puis à ajouter des extracteurs ou une surveillance. pour des projets à plus grande conséquence. Cela réduit les frais de formation et rend les performances du site plus prévisibles.
