Que sont les outils d’installation de câbles souterrains et comment améliorent-ils l’efficacité du projet ?

Abstrait

Les réseaux souterrains d’électricité et de communication se développent rapidement à mesure que les villes recherchent des infrastructures plus sûres, plus fiables et visuellement plus propres. Au centre de cette transformation se trouventOutils d'installation de câbles souterrains, qui déterminent non seulement la vitesse de construction, mais également la sécurité, la longévité des câbles et les performances du système à long terme. Cet article explore l'écosystème complet des outils d'installation de câbles souterrains, y compris des variantes étendues par mots clés telles que les outils de tirage de câbles souterrains, les équipements de pose de câbles, les systèmes de tiges de conduits, les treuils, les rouleaux et les dispositifs de surveillance de la tension. En nous appuyant sur les pratiques industrielles et la logique d'ingénierie, nous expliquons comment ces outils fonctionnent, où ils sont appliqués et comment les sélectionner de manière responsable, conformément aux normes modernes de l'EEAT. La discussion s'appuie sur l'expertise en fabrication deNingbo Lingkai Équipement d'énergie électrique Co., Ltd.et se concentre sur la valeur pratique plutôt que sur les allégations promotionnelles.

Table des matières

• Comprendre les outils d'installation de câbles souterrains
• Pourquoi une installation souterraine nécessite un équipement spécialisé
• Mots-clés étendus et catégories d'outils expliqués
• Types de base d’outils d’installation de câbles souterrains
• Comment ces outils améliorent la sécurité et l'intégrité des câbles
• Critères de sélection pour différents scénarios de projet
• Tableau comparatif des outils d'installation courants
• Applications industrielles et cas d'utilisation
• Considérations EEAT dans la fabrication et l'utilisation des outils
• Foire aux questions
• Conclusion et prochaines étapes

Comprendre les outils d'installation de câbles souterrains

Les outils d'installation de câbles souterrains font référence à un groupe spécialisé de dispositifs mécaniques et hydrauliques conçus pour guider, tirer, protéger et tendre les câbles électriques ou de communication installés sous le niveau du sol. Contrairement aux outils de cordage aériens, les systèmes souterrains fonctionnent dans des environnements confinés tels que des conduits, des conduits, des tranchées et des tunnels.

Ces outils sont conçus pour gérer la friction, le rayon de courbure, la contrainte de traction et la précision de l'alignement. Un outillage inapproprié peut entraîner des dommages à la gaine du câble, une défaillance de l'isolation ou un vieillissement prématuré, faisant du choix de l'outil une décision d'ingénierie critique plutôt qu'une réflexion logistique après coup.

Pourquoi une installation souterraine nécessite un équipement spécialisé

L'installation de câbles souterrains présente des défis qui sont absents dans les systèmes aériens. Ceux-ci incluent des chemins de routage invisibles, des coefficients de friction plus élevés, des points d'accès limités et des exigences de sécurité plus strictes. Les outils d'installation de câbles souterrains sont spécialement conçus pour résoudre ces problèmes.

• Visibilité réduite et options de correction limitées une fois l'installation commencée
• Contraintes mécaniques plus élevées dues au frottement et aux courbures des conduits
• Risque accru de dommages aux câbles liés à la chaleur et à l'humidité
• Des réglementations plus strictes en matière de sécurité urbaine et d’environnement

Mots-clés étendus et catégories d'outils expliqués

Pour bien comprendre la portée des outils d'installation de câbles souterrains, il est utile d'élargir la terminologie couramment utilisée dans l'industrie. Ces variations décrivent souvent des fonctions plutôt que des produits entièrement séparés.

• Outils de tirage de câbles souterrains
• Matériel de pose de câbles pour systèmes souterrains
• Treuils à câble et machines de traction
• Systèmes de tiges de conduits et de tiges de conduits
• Rouleaux de câbles pour entrée de tranchées et de conduits
• Dispositifs de contrôle et de surveillance de la tension

Types de base d’outils d’installation de câbles souterrains

• Treuils à câble– Fournit une force de traction contrôlée pour les installations longue distance
• Rodders de conduit– Utilisé pour guider les lignes pilotes à travers les conduits avant de tirer le câble

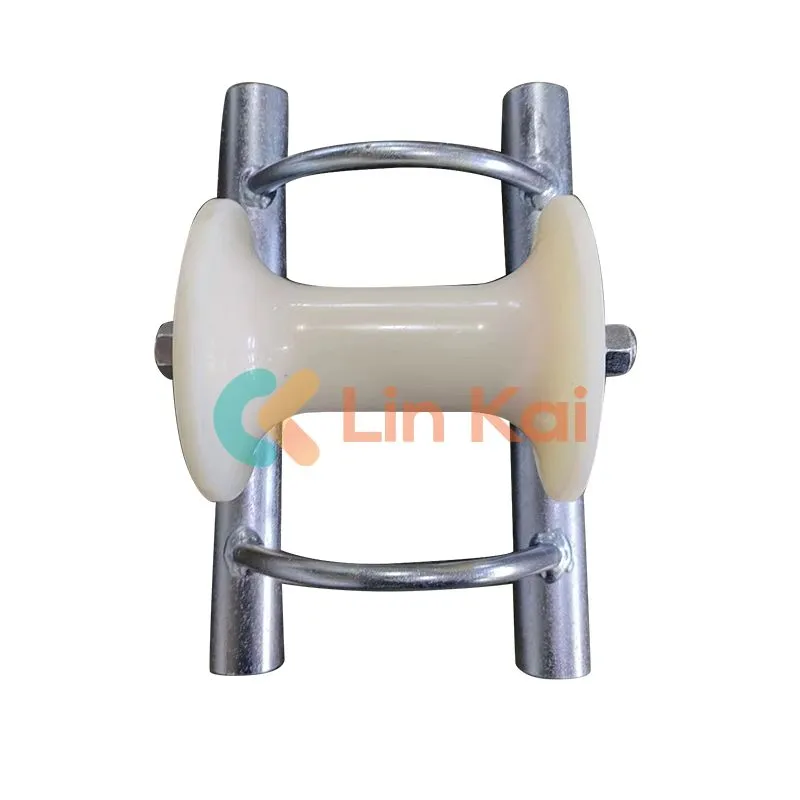

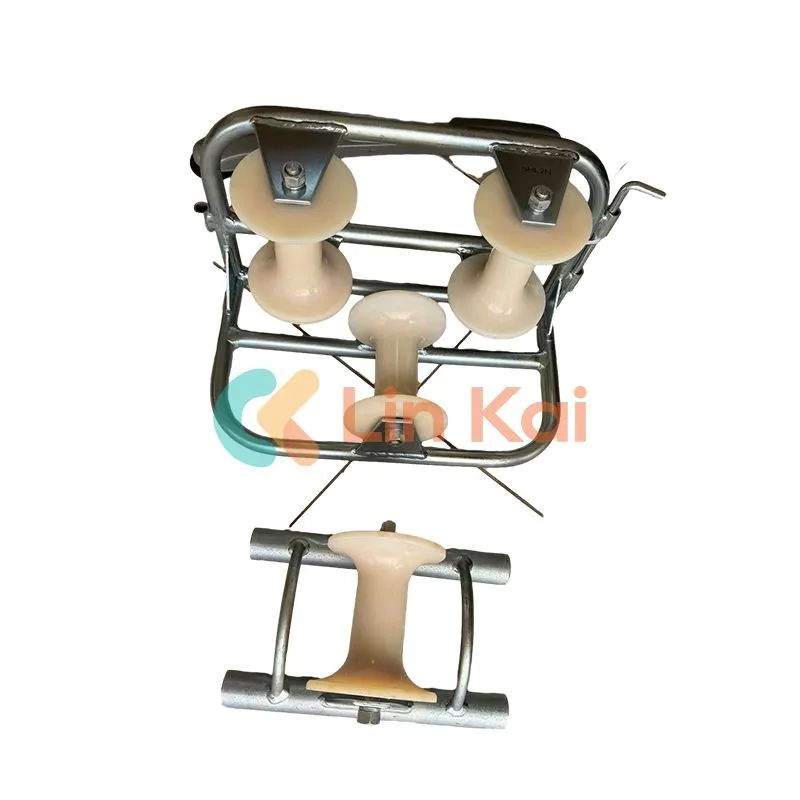

• Rouleaux de câble– Réduire les frictions et protéger les gaines des câbles aux points d’entrée et de sortie
• Poignées de traction– Fixez les câbles uniformément lors des tractions tendues
• Tensiomètres– Surveiller la force de traction pour éviter de dépasser les limites du câble

Comment ces outils améliorent la sécurité et l'intégrité des câbles

• Une manipulation manuelle plus faible réduit le risque de blessure
• Une tension contrôlée empêche l'étirement du conducteur
• Le rayon de courbure optimisé protège les couches d'isolation
• La friction réduite minimise l'accumulation de chaleur pendant la traction

Critères de sélection pour différents scénarios de projet

• Diamètre et poids du câble
• Longueur du parcours et nombre de virages
• Matériau du conduit et état de la surface interne
• Contraintes d’installation urbaines ou rurales

Tableau comparatif des outils d'installation courants

Applications industrielles et cas d'utilisation

• Réseaux urbains de distribution d’électricité
• Connexions au réseau d’énergie renouvelable
• Infrastructures des installations industrielles
• Systèmes de télécommunications et de fibre optique

Considérations EEAT dans la fabrication et l'utilisation des outils

Du point de vue de l'EEAT, les outils d'installation de câbles souterrains doivent être soutenus par une expertise vérifiable, des processus de fabrication transparents et des performances éprouvées sur le terrain. Des fabricants tels queNingbo Lingkai Équipement d'énergie électrique Co., Ltd.aligner la conception des produits sur les normes d’installation internationales et les exigences d’ingénierie réelles.

Foire aux questions

Qu'est-ce qui détermine la force de traction appropriée pour les câbles souterrains ?

La force de traction dépend du poids du câble, de la longueur du conduit, du coefficient de frottement ainsi que du nombre et du rayon de courbure. En pratique, les installateurs utilisent surveillance de la tension et calculs d'itinéraire pour maintenir les charges de traction dans les limites autorisées par le fabricant de câbles.

Comment choisir entre un treuil à cabestan et un treuil à tambour ?

Un treuil à cabestan est souvent préféré lorsque vous avez besoin d'une traction continue avec un bon contrôle et la capacité de gérer de longues tractions à l'aide d'une boucle de corde. système. Les treuils à tambour sont courants lorsque vous souhaitez que la ligne de traction soit stockée sur le tambour lui-même. Votre décision doit tenir compte de la disposition du site, de la longueur de traction, besoins de la direction hiérarchique et comment vous comptez contrôler les tensions.

Ai-je vraiment besoin d'un canne à pêche ou puis-je simplement pêcher une ligne à travers le conduit ?

Pour les conduits courts, propres et droits, la pêche manuelle à la ligne peut fonctionner. Mais un conduit rodder (système de rodding de conduit) est beaucoup plus fiable pendant plus longtemps. des conduites, des conduits plus anciens ou des itinéraires comportant plusieurs coudes. Cela réduit les essais et les erreurs, réduit le temps de travail et aide à éviter les dommages causés par une traction improvisée.

Quelle est la différence entre les poignées de tirage de câbles, les chaussettes en maille et les connecteurs pivotants ?

Les poignées de traction (chaussettes en maille) répartissent la charge sur une section plus longue de la gaine du câble afin de réduire les contraintes localisées. Les connecteurs pivotants se trouvent entre le la ligne de traction et la poignée pour réduire la torsion, ce qui est important lors de la traction dans les virages ou lorsque la corde peut tourner. Utilisés ensemble, ils peuvent protéger à la fois l'intégrité des câbles et la qualité de l'installation.

Comment les rouleaux de câbles peuvent-ils éviter d'endommager les câbles aux points d'entrée des conduits ?

Les points d'entrée sont des zones à haut risque car le câble passe d'un espace libre à un conduit confiné. Les rouleaux guident le câble en douceur, réduisent la gaine l'abrasion et maintenir un rayon de courbure plus sûr. Ceci est particulièrement important pour les câbles MT/HT lourds ou lorsque le tracé tourne immédiatement après l'entrée.

Quand dois-je utiliser un lubrifiant et quel type est approprié ?

Le lubrifiant est couramment utilisé lorsque la friction est susceptible d'être élevée : longs conduits, courbures multiples, intérieurs de conduits rugueux ou diamètres de câbles plus grands. Utilisez un lubrifiant de traction approuvé pour les câbles, compatible avec le matériau de la gaine de votre câble et les exigences environnementales locales. Évitez les lubrifiants « génériques » qui peut dégrader les vestes ou laisser des résidus.

Comment estimer la friction et la tension avant le début de la traction ?

Une évaluation avant traction comprend généralement la cartographie du tracé, le comptage des courbures, l'inspection des conduits et une méthode d'estimation de la tension (souvent basée sur le poids du câble, hypothèses de frottement et multiplicateurs de courbure). Pour les tirages à risque plus élevé, les équipes peuvent combiner ces estimations avec une mesure de tension en temps réel lors de l'installation. pour valider les hypothèses et éviter la surcharge.

Quels outils permettent de maintenir le rayon de courbure minimum lors de l'installation ?

Le rayon de courbure est protégé grâce à une sélection appropriée des rouleaux, des rouleaux d'angle là où se produisent les changements de direction et des méthodes de traction contrôlées qui évitent les brusques des connards. Pour les câbles sensibles, les installateurs peuvent ajouter des guides de rayon ou utiliser des poulies conçues pour maintenir des rayons plus grands, réduisant ainsi le risque de coupure des conducteurs internes et dommages à l'isolation.

Comment savoir si le conduit est dégagé avant de tirer le câble ?

Les étapes courantes incluent le perçage du conduit, la traction d'un mandrin (pour confirmer le jeu interne) et l'utilisation d'une ligne de traction d'essai. Dans des environnements difficiles, les équipes peuvent utilisez des outils d’inspection des conduits tels que des caméras pour conduits. La confirmation précoce de l’état des conduits est l’un des moyens les plus simples d’éviter les arrêts à mi-traction et les dommages aux câbles.

Qu’est-ce qu’une « ligne pilote » et pourquoi est-elle importante ?

Une ligne pilote est la ligne légère initiale placée dans un conduit pour établir un chemin pour des cordes de traction plus fortes et, éventuellement, le câble lui-même. Un bien réglé La ligne pilote réduit l'incertitude de l'installation, permet des tractions échelonnées en force et aide à garder la traction finale du câble contrôlée et prévisible.

Comment puis-je réduire le risque de torsion du câble ou de « tire-bouchon » lors d’un tirage ?

Le risque de torsion est réduit en utilisant des connecteurs pivotants, en gardant la corde de traction alignée, en gérant correctement le déroulement et en empêchant la rotation de la corde. Tirage contrôlé la vitesse compte également. Si la torsion est ignorée, elle peut se traduire par un stress interne et des problèmes de performances potentiels à long terme.

Quels outils d'installation de câbles souterrains sont les plus importants pour les tirages sur de longues distances ?

Pour les travaux sur de longues distances, le système de base comprend généralement un treuil correctement dimensionné, un contrôle de tension calibré, une corde de traction de haute qualité, des poignées et des émerillons appropriés, et des outils de gestion des frictions tels que des rouleaux et du lubrifiant. De nombreux projets bénéficient également de pratiques de planification d'itinéraire et de tractions échelonnées pour maintenir les charges dans des limites de sécurité.

Quelle documentation un fournisseur d’outils réputé doit-il fournir ?

Recherchez des spécifications claires (charges nominales, matériaux, dimensions), des instructions d'utilisation, des conseils de maintenance et des informations sur l'assurance qualité. Des fabricants tels queNingbo Lingkai Équipement d'énergie électrique Co., Ltd.prennent généralement en charge les outils avec une documentation technique qui aide les entrepreneurs à sélectionner et à utiliser l'équipement de manière responsable, ce qui correspond bien aux attentes de l’EEAT en matière de transparence et d’expertise.

Comment entretenir les outils d’installation de câbles souterrains pour prolonger la durée de vie ?

L'entretien de base comprend le nettoyage après utilisation (en particulier les résidus de lubrifiant), la vérification de la bonne rotation des rouleaux, l'inspection des pinces pour déceler les brins cassés, la vérification du treuil. composants et systèmes de freinage, et stocker les outils au sec pour éviter la corrosion. Les inspections de routine réduisent également le risque de défaillance dans les opérations à forte charge.

Est-il possible de réutiliser les cordes de traction et les poignées en toute sécurité ?

Souvent oui, mais seulement après inspection. Les cordes doivent être vérifiées pour déceler toute abrasion, sections aplaties, contamination ou fibres cassées. Les poignées doivent être inspectées pour déceler tout dommage et précision de montage. Les politiques de réutilisation doivent suivre les directives du fabricant et les protocoles de sécurité sur le chantier, en particulier lors du tirage de câbles plus lourds ou à tension plus élevée.

Conclusion et prochaines étapes

Les outils d'installation de câbles souterrains sont essentiels aux projets d'infrastructures modernes, influençant l'efficacité, la sécurité et la fiabilité à long terme. Choisir les bons outils et partenaires réduit considérablement le risque opérationnel.

Si vous évaluez des équipements pour des projets de câbles souterrains ou si vous avez besoin de conseils techniques personnalisés,Contactez-nouspour discuter de solutions conçues pour des conditions d'installation réelles.
