Comment les outils de tirage de câbles électriques peuvent-ils réduire le temps d’installation sans endommager le câble ?

Aperçu et promesse du lecteur

Ce avec quoi tu repartiras

• Une carte en anglais simple des catégories d'outils et de ce que chacun corrige réellement sur site.
• Un tableau de décision que vous pouvez copier dans une liste de contrôle d'achat interne.
• Un flux de travail reproductible (pre-pull → pull → post-pull) qui réduit les frictions et les retouches.
• Notes axées sur l'acheteur pour comparer les fournisseurs au-delà du « prix le plus bas ».

Les points douloureux les plus courants lors du tirage de câbles

Sur le papier, tirer un câble n’est « qu’une simple traction ». En réalité, c’est un problème de système : géométrie du tracé, état de surface, poids du câble, lubrification, le contrôle de la tension et la discipline de manipulation s’empilent ensemble. Voici les problèmes qui apparaissent à la fois dans les petits tirages de conduits et dans les grandes installations de tranchées.

1) Des pointes de friction qui bloquent la traction

La friction n’est pas uniforme. Il pointe au niveau des virages, des décalages, des transitions de conduits et des points d'entrée difficiles. Si vous ne gérez pas ces pics, vous obtenez des arrêts, une surchauffe aux points de contact ou des « tractions de héros » qui dépassent la tension de sécurité.

2) Éraflures de la gaine du câble et dommages à l'isolation

Les dommages proviennent souvent de la base : arêtes vives à l'embouchure des conduits, traînées sur des bases de tranchées rugueuses, rouleaux trop éloignés les uns des autres, ou tirer des têtes qui ne sont pas dimensionnées et alignées correctement.

3) Violations du rayon de courbure dans les coins et les regards

Même lorsqu’un équipage pense avoir « pris le temps », une mauvaise configuration des virages peut forcer des virages serrés. Cela peut réduire la durée de vie du câble et créer de futurs défauts.

4) Tension et torsion incontrôlées

La torsion peut stresser les conducteurs et créer des problèmes de manipulation en aval. Un mauvais contrôle de la tension augmente également les risques pour les équipages et l’équipement. C’est là que la bonne ligne de traction, les émerillons et la bonne approche de tension sont importants.

5) Perte de productivité due aux outils d'essais et d'erreurs

Si l’équipe arrive avec « pour l’essentiel les bonnes choses », elle passera du temps à improviser – souvent avec des résultats qui semblent bons aujourd’hui et échouent plus tard. Un ensemble d’outils planifiés est généralement moins cher qu’une seule réextraction.

Groupes d'outils qui résolvent ces problèmes

Une boîte à outils solide couvre trois tâches :guide(contrôle d'itinéraire et de virage),tirer(assurer la traction en toute sécurité), etprotéger(éviter l'abrasion, l'écrasement et la torsion). Voici le noyauOutils de tirage de câbles électriquesgroupes et comment ils correspondent aux problèmes du monde réel.

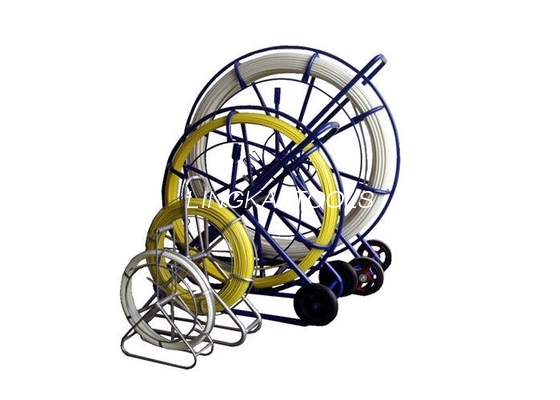

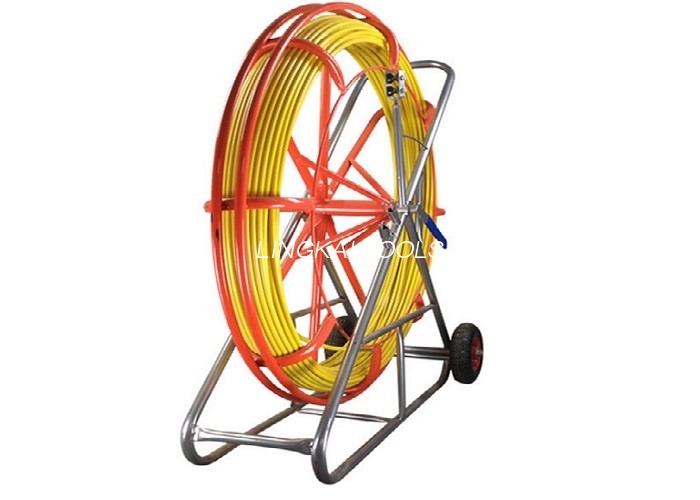

A) Canne à pêche et systèmes de pêche

• Ce qu'ils font :Établissez un chemin pilote à travers les conduits afin de pouvoir tirer une corde/une ligne sans endommager le câble.
• Ce qu'ils corrigent :Temps perdu sur « comment faire passer une ligne ? » et les pannes de lignes pilotes sur de longues séries.
• Que rechercher :Un diamètre de tige correct pour la rigidité, un système de freinage pour un déroulement contrôlé et un cadre stable pendant la poussée/traction.

B) Rouleaux droits et rouleaux de tranchée

• Ce qu'ils font :Soulevez et guidez le câble hors du sol pour réduire la friction et protéger la gaine.
• Ce qu'ils corrigent :Dommages entraînés, accrocs et force de traction inégale sur le parcours.
• Que rechercher :Charge nominale, conception des roulements et espacement des rouleaux adaptés au poids du câble et aux conditions d'acheminement.

C) Rouleaux d'angle, rouleaux de trou d'homme/tête de fosse et protection d'entrée

• Ce qu'ils font :Contrôlez le rayon de courbure dans les coins et protégez le câble aux points d’entrée/sortie.
• Ce qu'ils corrigent :Violations de courbure, gaines écrasées sur les bords et pointes de friction dans les coins.
• Que rechercher :Surfaces de rouleaux lisses, cadres stables et ancrage/positionnement faciles.

D) Serre-câbles (chaussettes de tirage) et têtes de tirage

• Ce qu'ils font :Transférez la force de traction uniformément au câble (ou à un œil/tête de traction), réduisant ainsi les contraintes localisées.
• Ce qu'ils corrigent :Glissement, dommages aux conducteurs dus à des nœuds improvisés et connexions par traction dangereuses.
• Que rechercher :Plage de préhension correcte, qualité du maillage, fixation sécurisée et compatibilité avec les émerillons.

E) Émerillons, solutions anti-torsion et gestion des lignes de traction

• Ce qu'ils font :Réduisez le transfert de torsion et maintenez le système de traction aligné.
• Ce qu'ils corrigent :Torsions, plis et tractions instables.
• Que rechercher :Capacité de charge adaptée au système et rotation douce sous tension.

F) Treuils, extracteurs, cabestans et machines pousser/tirer

• Ce qu'ils font :Fournit une traction contrôlée, en particulier pour les tractions plus longues ou plus lourdes.
• Ce qu'ils corrigent :Limitations de traction manuelle, tension incohérente et erreurs dues à la fatigue.
• Que rechercher :Contrôle de vitesse de ligne, freinage, compatibilité avec surveillance mesure/tension et ancrage sécurisé.

G) Des outils de « support » qui préviennent silencieusement les catastrophes

• Supports pour tambours de câble / manutention de bobines :Empêche les problèmes de traînée, d'emballement du tambour et de chargement latéral.
• Outils de mesure :Aide à confirmer la longueur de l'itinéraire et à planifier l'espacement et la mise en scène des rouleaux.
• Stratégie de lubrification :Ce n’est pas un « outil » au sens métallique du terme, mais c’est l’un des plus gros réducteurs de friction que vous puissiez contrôler.

Tableau de sélection rapide

Utilisez-le comme filtre rapide lors de la correspondanceOutils de tirage de câbles électriquesaux conditions de travail. (Conseil : en cas de doute, donnez la priorité à la protection et au contrôle des frictions : ces deux éléments réduisent le plus les retouches.)

Un flux de travail pratique pour le tirage de câbles

L'achat d'un outil n'est rentable que si le flux de travail est discipliné. Voici une séquence conviviale sur le terrain que vous pouvez standardiser entre les équipes.

Étape 1 : Planification préalable (10 à 20 minutes, ce qui permet de gagner des heures)

• Enquête sur l'itinéraire :Comptez les virages, identifiez les virages serrés et confirmez les points d'entrée/sortie.
• Vérification des données du câble :Confirmez le diamètre extérieur, le rayon de courbure minimum et la méthode de traction (poignée ou tête de traction).
• Plan à rouleaux :Décider du type et de l'espacement des rouleaux ; ajoutez des rouleaux de coin/tête de fosse là où des pointes de friction sont attendues.
• Stratégie de ligne pilote :Choisissez une approche de canne à pêche/poisson, puis passez à une corde/ligne de traction si nécessaire.
• Plan de protection :Identifiez les arêtes vives, les bases de tranchées rugueuses ou les transitions qui nécessitent des protections ou des manchons d'entrée.

Étape 2 : Configuration qui évite d'endommager les câbles

• Installez d'abord la protection d'entrée :Ne « tirez pas une fois et voyez ». Protégez les bords avant que le câble ne les touche.
• Placer délibérément les rouleaux :Trop peu de rouleaux augmentent la traînée ; trop de rouleaux mal placés augmentent les points d'accroc.
• Gardez l'alignement droit au niveau du treuil/extracteur :Un mauvais alignement augmente la charge latérale et la torsion.
• Utilisez des poignées et des connexions appropriées :Évitez les liens improvisés qui concentrent le stress.

Étape 3 : Exécuter la traction avec une tension contrôlée

1. Commencez lentement :Laissez le câble « s’installer » dans le chemin du rouleau avant d’augmenter la vitesse.
2. Coins à surveiller :Postez un membre de l’équipe à chaque endroit à haut risque pour surveiller la flexion et la friction.
3. Maintenir la communication :Un simple protocole stop/ralentissement/go évite les malentendus sous le bruit et la pression.
4. Arrêtez-vous si vous constatez des dommages à la veste :Une pause maintenant coûte moins cher qu’une faute plus tard.

Étape 4 : Vérifications post-pull qui réduisent les rappels

• Contrôle visuel :Vérifiez l'état de la gaine au niveau des coins, des entrées et des segments rugueux connus.
• Confirmer l'itinéraire :Assurez-vous que le câble est correctement positionné et qu’il n’est pas soumis à une compression involontaire.
• Documentez la configuration :Les photos du placement des rouleaux et de la protection de l'entrée aident à reproduire ce qui a fonctionné.

Des contrôles de sécurité et de qualité qui empêchent les reprises

Les emplois les plus sûrs sont généralement ceux de la meilleure qualité, car tous deux reposent sur la prévisibilité et des forces contrôlées. Voici des commandes pratiques qui s'intègrent dans les opérations quotidiennes sans ralentir les équipages.

Contrôle 1 : vérification de la notation du « maillon le plus faible »

Chaque système de traction possède un composant évalué le plus faible (poignée, émerillon, corde, rouleau, point d'ancrage). Ce composant définit votre limite de sécurité. Acheter auprès d'un fournisseur qui fournit des évaluations claires réduit les incertitudes.

Contrôle 2 : discipline de coin

Les coins sont l'endroit où la friction, le rayon de courbure et la protection des câbles entrent en collision. Si les budgets sont serrés, investissez d’abord dans des solutions de coin. C’est également là que les rouleaux stables et correctement évalués s’amortissent rapidement.

Contrôle 3 : Conscience de la tension induite (le cas échéant)

Dans certains environnements de lignes et de cordages, l'électricité induite peut constituer un réel danger. Des blocs de mise à la terre spécialisés peuvent être utilisés dans le cadre du plan d’opération lorsque la méthode de travail l’exige – suivez toujours les règles et normes de sécurité de votre chantier.

Notes d'approvisionnement pour les acheteurs

Si vous achetezOutils de tirage de câbles électriquespour une équipe d'ingénierie, voici comment évaluer les options à l'aide des critères qui comptent sur le terrain, pas seulement dans un catalogue.

Demandez les informations qui réduisent les risques

• Charge nominale et champ d'application :« Pour quoi est-il conçu et où ne devrait-il pas être utilisé ? »
• Détails du matériau et du roulement :Le matériau des rouleaux affecte la protection du câble ; la conception des roulements affecte la friction et la longévité.
• Choix de configuration :Les configurations en ligne droite, en coin et en tête de fosse ne devraient pas être « taille unique ».
• Disponibilité des pièces de rechange :Notamment pour les rouleaux, les bâtis et les ensembles mobiles.
• Emballage pour la logistique export :Empêche les dommages avant même que les outils n’atteignent le site.

Achetez le « système », pas seulement l’outil

Les configurations les plus performantes sont les kits assortis : tige de conduit → ligne pilote → corde de traction → émerillon → poignée → rouleaux (droit + coin + entrée). Si un fournisseur peut vous aider à spécifier un kit complet pour vos profils d’emploi courants, vous réduirez les inadéquations et l’improvisation sur site.

La place d’un fabricant spécialisé

Si vos projets incluent des installations souterraines répétées, le tracé de tranchées ou la manutention de câbles liés à la construction de lignes, cela peut valoir la peine de travailler avec un fabricant qui couvre plusieurs catégories d'outils, car la compatibilité et les évaluations deviennent plus faciles à gérer dans l'ensemble du système.

Par exemple,Ningbo Lingkai Équipement d'énergie électrique Co., Ltd. propose une large gamme de produits sous laOutils de tirage de câbles électriquescatégorie, y compris les tiges de conduit (pour la création de lignes pilotes), les rouleaux (pour la réduction des frottements), et accessoires de traction/manipulation associés, utiles lorsque vous essayez de standardiser vos kits d'équipage au lieu de mélanger des pièces inégalées provenant de plusieurs sources.

FAQ

Conclusion finale

Le meilleurOutils de tirage de câbles électriquesne vous contentez pas de « tirer plus fort », ils réduisent la friction, protègent les surfaces des câbles, contrôlez le rayon de courbure et aidez les équipes à maintenir une tension constante. Si vous standardisez un système d'outils autour de vos itinéraires les plus courants, vous verrez moins de tirages bloqués, moins de dommages à la veste et moins de reprises coûteuses.
