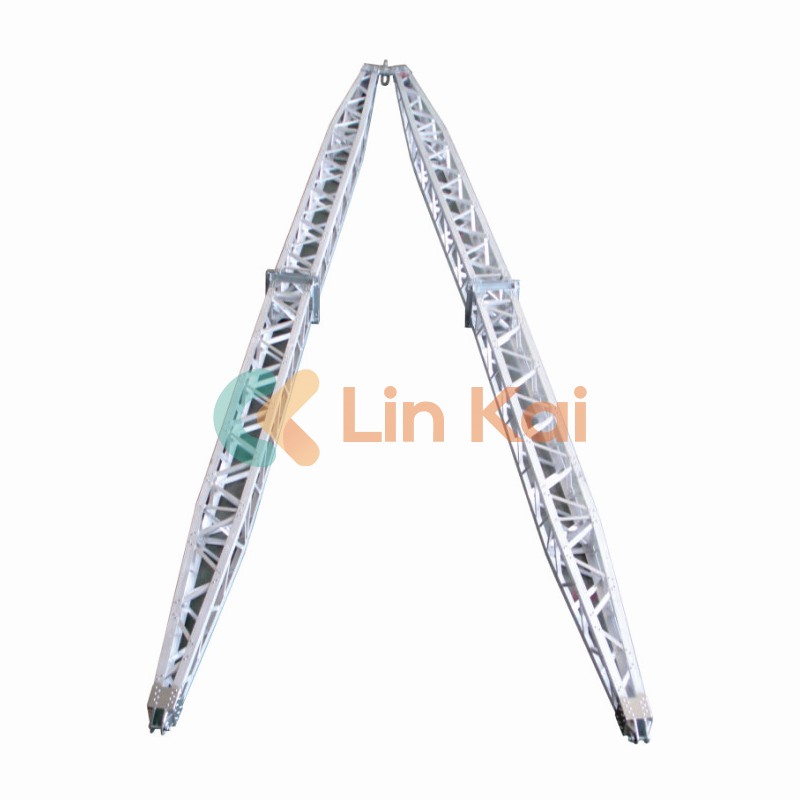

UnPole de gin en treillis en formeest un cadre de levage temporaire et conçu utilisé pour soulever, positionner et installer des poteaux, des tours et des équipements associés pendant la ligne de transmission, les télécommunications et l'érection de la structure des services publics. Contrairement aux poteaux de gin à tube unique ou tubulaires, la conception du réseau en forme de A utilise un cadre triangulé ouvert qui combine une résistance élevée, un faible poids et une rigidité en torsion. Cette configuration le rend particulièrement bien adapté aux sections de tour de levage et à la fin de la tour, des assemblages d'antennes, des croisements et des composants similaires où le levage contrôlé, guidé et une empreinte compacte sur place sont nécessaires. Les fabricants proposent généralement des poteaux de gin sur réseau en forme de A dans des variantes en aluminium en alliage et en acier à haute tension pour équilibrer la portabilité, la résistance et la résistance à la corrosion.

En pratique, le poteau de gin de réseau en forme A est ancré à ou près de la base de la structure et connecté à la section qui doit être érigée; Les treuils, les blocs d'arnature et le gréement contrôlé sont ensuite utilisés pour soulever et faire tourner la section en place. Étant donné que le poteau de gin agit comme un bras de levier contrôlé et un point de cric, il réduit le besoin de grandes grues mobiles dans des sites distants ou contraints et est donc une solution courante pour la transmission, la distribution et l'érection de la tour des télécommunications distantes. La technique est largement documentée dans les procédures sur le terrain et les SOP pour la construction de lignes et les travaux de tour.

Comment cela fonctionne (conception, paramètres clés et quoi spécifier lorsque vous achetez)

Comment un poteau de gin en treillis en forme de A traduit-il un petit treuil dans un ascenseur sûr et prévisible? À son cœur, le poteau de gin convertit la force de treuil en traction en un moment autour du point de pivot à la connexion de base. La géométrie du réseau en forme A maintient le matériau mince et léger tout en utilisant des membres triangulés pour résister à la flexion et à la torsion, distribuant des charges à travers plusieurs jambes et nœuds de contreventement plutôt qu'un seul tube. L'ensemble supérieur / tête est conçu pour accepter différents accessoires (tête fixe, tête bouleversée, tête à double usage) et blocs de gréement, permettant au poteau de gin soit assorti au profil de portance de la section de la tour.

Vous trouverez ci-dessous un tableau des paramètres techniques concises que les équipes d'approvisionnement et les ingénieurs du site utilisent généralement pour comparer les modèles de poteau de gin en réseau A. Ce sont des champs représentatifs et des gammes typiques - les valeurs exactes varient selon le fabricant et le modèle, alors demandez toujours des certificats spécifiques au modèle, des rapports de test et des graphiques de charge.

Que devez-vous insister dans les données et les documents de livraison d'usine? Demande toujours: rapports de tests de matériaux certifiés (traction, rendement), dessins dimensionnels, un graphique de chargement du fabricant (y compris la capacité de levage sous différents angles), les enregistrements de soudage / rivet, le cas échéant, les certificats de test pour les treuils / blocs d'arrachement fournis et un manuel écrit d'inspection et de maintenance. Ces documents comblent l'écart entre une spécification générique et la capacité de travail sûre réelle du poteau de gin sur votre site.

Comment faire correspondre un poteau de gin aux exigences de votre site - une courte liste de contrôle intégrée dans le flux de travail technique: déterminer le poids de la section érigée et le centre de gravité, définir les points d'ancrage disponibles et la géométrie de base, calculer le moment requis (bras de treuil × bras de levier) et sélectionner un poteau de gin avec une capacité publiée à l'angle de travail que vous utiliserez. Lorsque les hauteurs de tour ou les charges éoliennes / glaces poussent l'enveloppe, passez à des modèles plus grande capacité ou sélectionnez des séries renforcées en acier conçues pour les usins ​​lourds. Les cartes de chargement du fabricant et les normes pertinentes du poteau de gin doivent être utilisées pour valider votre sélection.

Pourquoi choisir un poteau de gin réseau en forme de A

Pourquoi les entrepreneurs expérimentés choisissent-ils le poteau de gin de réseau en forme de A sur des alternatives? Les raisons entrent dans les catégories opérationnelles, logistiques et de sécurité.

Tout d'abord, l'efficacité opérationnelle: la forme A du réseau donne un excellent rapport force / poids. Par rapport aux pôles de gin tubulaire unique de couple de levage comparable, les sections de réseau sont plus légères à transporter et plus faciles à assembler, réduisant les heures-homme pendant la mobilisation. Les éléments triangulés résistent au flambement de la torsion lorsque le poteau fonctionne à des angles hors vernal pendant une séquence bouleversée, ce qui signifie un ascenseur plus stable et plus contrôlable.

Deuxièmement, l'adaptabilité du site: les poteaux de gin en réseau en forme de a sont souvent venus dans des sections modulaires qui sont épinglées ou boulonnées ensemble. Cette modularité permet aux équipages d'adapter la hauteur assemblée aux contraintes du site, réduisant le besoin d'une grue surdimensionnée ou d'une deuxième grue. Dans de nombreux projets de transmission rurale ou montagneuse, cette simplification logistique se traduit par des économies de coûts et de planification majeurs.

Troisièmement, l'alignement de sécurité et de réglementation: la conception et l'utilisation des poteaux de gin sont abordées dans les normes de l'industrie et les procédures acceptées (par exemple, les documents de poteau Gin TIA / ANSI et les documents IEEE qui décrivent les limites et les protocoles de test pour les poteaux de gin utilisés dans les travaux de communication et de transmission). Les équipages de terrain doivent suivre une SOP écrite qui couvre la configuration de gréement, la conception d'ancrage, les slogan, les zones d'exclusion, l'inspection pré-lift et les procédures d'abaissement d'urgence. Plusieurs juridictions intégrent ces normes dans les réglementations locales ou les règles des employeurs pour les travaux de la tour. L'utilisation d'équipement construite selon les normes reconnues et exploitée pour des SOP documentées réduit les risques et fournit une clarté légale et d'assurance en cas d'incident.

Considérations critiques de sécurité (ce qu'il faut contrôler sur chaque ascenseur): ne dépasse pas les capacités notées à l'angle de travail donné; s'assurer que les épingles et les attaches sont évaluées et sécurisées; Vérifiez que les freins du treuil et les blocs d'arrachement sont dans un état certifié; Surveiller la vitesse du vent et les relevés de suspension lorsque les rafales menacent la stabilité; et planifier un chemin d'abaissement contrôlé au cas où le treuil principal échoue. De nombreux manuels de fournisseurs et SOPS de site nécessitent également des enregistrements de test de charge et d'inspection visuelle avant d'abord une utilisation sur un site. Ces contrôles pratiques suivent les mêmes principes trouvés dans les SOP publiés pour les opérations de poteau de gin.

Comment réduire le risque humain et d'équipement: attribuer un seul superviseur de lifting compétent avec autorité sur l'ascenseur, communiquer le plan de levage et signaux à tout le personnel, placer les zones d'exclusion et garder les travailleurs non essentiels clairs. Les listes de contrôle pré-lift devraient inclure la vérification du couple d'assemblage du fabricant / couples d'épingle, des angles de gréement, des cotes de manèges et de la stabilité de l'ancrage. Le cas échéant, utilisez des treuils sur le couple ou des cellules de chargement pour enregistrer activement la force de levage et éviter les surcharges par inadvertance. Ces contrôles sont simples, mais font la différence entre les ascenseurs de routine et les incidents qui provoquent des décharges d'arrêt et des dépassements de coûts.

Node 4 - Deux questions courantes (Q&A) et fermez avec Brand & Contact

Q: Comment savoir quel type de tête (renversement vs fixe) dont j'ai besoin pour ma commande de poteau de gin?
R: Choisissez une tête bouleversée si l'opération nécessite la rotation d'une section de tour complète de l'horizontal à la verticale (la tête de remontée permet un pivot contrôlé et intègre généralement un système pivotant ou à goupille), choisissez une tête fixe si vous ne soulevez verticalement ou utilisez le poteau de gin comme point de levage statique; Si le travail du site combine les deux tâches, spécifiez une tête à double usage afin que le même poteau de gin prenne en charge les ascenseurs verticaux et les opérations de renversement sans modernisation de champ - vérifiez toujours le tableau de charge du fabricant pour la configuration de la tête sélectionnée.

Q: Quelles inspections et entretien de routine garderont un poteau de gin en treillis pendant des années?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and Horaire de test de chargement afin que chaque unité livrée conserve sa capacité de levage certifiée. Continuez les dossiers d'inspection pour démontrer la diligence raisonnable aux clients et aux autorités de sécurité.

En conclusion, le poteau de gin de réseau en forme A est un outil éprouvé et efficace pour ériger des poteaux de transmission, des tours de télécommunications et des structures similaires où la mobilité, le contrôle et un rapport de force / poids favorable sont des priorités. Sa modularité, ses options de type tête et ses graphiques de charge documentés rendent simple pour correspondre à un modèle aux besoins de votre site; Sa conception et sa pratique opérationnelle s'alignent avec les normes établies et les SOP utilisées dans l'industrie. Pour les équipes évaluant les options, pèse le coût total du cycle de vie (achat, transport, heures d'équipage pour l'assemblage et la maintenance) plutôt que le prix d'achat seul - c'est là que les systèmes de treillis en forme de A montrent généralement un avantage. Pour l'approvisionnement professionnel et le support technique sur les poteaux de gin en réseau A, considérez les gammes de produits d'ingénierie de Lingkai; Leurs modèles sont disponibles avec une documentation technique complète, des graphiques de chargement et un support après-vente.Contactez-nousPour les feuilles de modèle, les certificats d'usine et une consultation de sélection spécifique au site - notre équipe répondra avec des propositions détaillées et des options de livraison.
